꼬이지 않고 구리 파이프 U 벤드를 구부리는 방법
구리 파이프 U 벤드 공급업체로서 저는 구리 파이프를 꼬이지 않고 구부리는 기술을 익히는 것의 중요성을 직접 목격했습니다. 전문 HVAC 기술자, DIY 애호가 또는 배관 프로젝트에 참여하는 사람이든 관계없이 적절하게 구부러진 U 벤드는 시스템의 유체 및 가스의 효율적인 흐름에 매우 중요합니다. 이 블로그 게시물에서는 구리 파이프가 꼬이지 않고 완벽한 U 벤드를 얻는 데 도움이 되는 몇 가지 팁과 기술을 공유하겠습니다.
구리 파이프 벤딩의 기본 이해
굽힘 공정을 시작하기 전에 구리 파이프의 특성을 이해하는 것이 중요합니다. 구리는 연성 금속이므로 정상적인 조건에서 부러지지 않고 구부러질 수 있습니다. 그러나 굽힘 공정이 올바르게 수행되지 않으면 파이프가 꼬여 유체와 가스의 흐름을 제한하고 시스템 비효율성 또는 심지어 고장을 초래할 수 있습니다.
동관을 꼬이지 않게 구부리는 비결은 구부린 부분 주위에 적당한 힘을 고르게 가하는 데 있습니다. 이를 위해서는 적절한 도구와 기술을 사용해야 하며 직경, 벽 두께, 경도와 같은 파이프 사양을 잘 이해해야 합니다.
필요한 도구 및 재료
구리 파이프를 꼬이지 않고 U 벤드로 구부리려면 다음 도구와 재료가 필요합니다.
- 파이프 벤더:수동 벤더, 유압 벤더 및 전기 벤더를 포함하여 여러 유형의 파이프 벤더를 사용할 수 있습니다. 수동 벤더는 작은 직경의 파이프와 간헐적인 벤딩 작업에 적합한 반면, 유압식 및 전기 벤더는 더 강력하고 더 큰 직경의 파이프와 대용량 벤딩 작업을 처리할 수 있습니다.
- 줄자:파이프 길이와 U 벤드 치수를 정확하게 측정하려면 줄자가 필수적입니다.
- 채점자:마커는 파이프를 구부리려는 지점에 표시하는 데 사용됩니다.
- 파이프 절단기:파이프 절단기는 구리 파이프를 원하는 길이로 절단하는 데 사용됩니다.
- 디버링 도구:디버링 도구는 파이프의 절단 끝 부분에서 버나 날카로운 모서리를 제거하는 데 사용됩니다.
- 윤활유:비누나 오일과 같은 윤활제를 파이프에 바르면 마찰을 줄이고 굽힘 과정을 더 부드럽게 만들 수 있습니다.
구리 파이프 U 벤드 굽힘에 대한 단계별 가이드
이제 필요한 도구와 재료가 준비되었으므로 구리 파이프를 꼬이지 않고 U 벤드로 구부리는 단계별 과정을 살펴보겠습니다.
- 파이프 측정 및 표시:줄자를 사용하여 파이프의 길이를 측정하고 구부릴 지점을 표시합니다. 연결을 위해 파이프의 각 끝 부분에 충분한 직선 길이를 남겨 두십시오.
- 파이프 절단:파이프 절단기를 사용하여 구리 파이프를 원하는 길이로 자릅니다. 버(Burr)나 거친 모서리가 생기지 않도록 파이프를 일직선으로 깨끗하게 절단하십시오.
- 파이프 디버링:디버링 도구를 사용하여 파이프의 절단 끝 부분에서 버나 날카로운 모서리를 제거하십시오. 이렇게 하면 굽힘 과정에서 파이프가 손상되는 것을 방지하고 유체와 가스의 원활한 흐름을 보장할 수 있습니다.
- 파이프 윤활:파이프를 구부리려는 지점에 비누나 오일과 같은 소량의 윤활제를 바르십시오. 이렇게 하면 마찰이 줄어들고 굽힘 과정이 더 부드러워집니다.
- 파이프 벤더 설정:사용 중인 파이프 벤더의 유형에 따라 제조업체의 지침에 따라 벤더를 설정하십시오. 만들고 싶은 U 벤드에 대해 올바른 직경과 반경으로 벤더를 조정하십시오.
- 파이프를 벤더에 삽입합니다.구리 파이프를 파이프 벤더에 조심스럽게 삽입하고 벤딩 다이와 정렬합니다. 균일하게 구부러지도록 파이프가 벤더의 중심에 있고 직선인지 확인하십시오.
- 벤더에 압력을 가합니다.핸들이나 유압 펌프를 사용하여 파이프를 구부리면서 파이프 벤더에 천천히 압력을 가합니다. 파이프가 꼬이지 않도록 균일하고 점진적으로 압력을 가하십시오.
- 굴곡을 확인하십시오.파이프를 구부릴 때 주기적으로 굴곡 부분을 확인하여 반경과 각도가 올바른지 확인하십시오. 템플릿이나 측정 도구를 사용하여 굽힘을 확인할 수 있습니다.
- 벤드 마무리:원하는 반경과 각도에 도달하면 굽힘이 완료될 때까지 굽힘 장치에 계속 압력을 가합니다. 구부러진 부분이 고정될 수 있도록 몇 초 동안 파이프를 제자리에 고정하십시오.
- 벤더에서 파이프를 제거합니다.파이프 벤더에서 구부러진 구리 파이프를 조심스럽게 제거하십시오. 구부러진 부분을 검사하여 매끄럽고 꼬임이나 주름이 없는지 확인하십시오.
구리 파이프를 꼬이지 않고 구부리기 위한 팁과 요령
다음은 구리 파이프를 꼬이지 않고 구부리는 데 도움이 되는 몇 가지 추가 팁과 요령입니다.
- 올바른 파이프 벤더를 사용하십시오:구부리는 동관의 직경과 벽두께에 맞는 파이프 벤더를 사용하세요. 잘못된 파이프 벤더를 사용하면 파이프가 꼬이거나 기타 손상을 입을 수 있습니다.
- 시간을 투자하세요:꼬이지 않고 구리 파이프를 구부리려면 인내와 정확성이 필요합니다. 시간을 갖고 압력을 균일하고 점진적으로 적용하여 파이프가 꼬이는 것을 방지하십시오.
- 템플릿 사용:동일한 크기와 모양의 여러 U 벤드를 만드는 경우 템플릿을 사용하여 일관성을 유지하세요. 판지나 기타 재료로 템플릿을 만들고 이를 사용하여 파이프를 굽히기 전에 표시할 수 있습니다.
- 파이프를 예열하십시오:직경이 더 큰 파이프나 벽 두께가 더 두꺼운 파이프의 경우 파이프를 예열하면 파이프가 더 유연해지고 쉽게 구부릴 수 있습니다. 프로판 토치나 기타 가열 장치를 사용하여 파이프를 예열할 수 있지만 적절한 안전 장비를 착용하고 제조업체의 지침을 따르십시오.
- 스크랩 파이프 연습:구리 파이프를 굽히는 것이 처음이라면 먼저 스크랩 파이프를 연습하여 공정에 대한 느낌을 얻고 기술을 개발하십시오. 이렇게 하면 실제 프로젝트에서 실수를 방지하는 데 도움이 됩니다.
결론
꼬이지 않고 구리 파이프를 U 벤드로 구부리는 것은 연습과 올바른 도구 및 기술을 통해 숙달될 수 있는 기술입니다. 이 블로그 게시물에 설명된 단계를 따르고 제공된 팁과 요령을 사용하면 매번 완벽한 U 벤드를 얻을 수 있습니다.

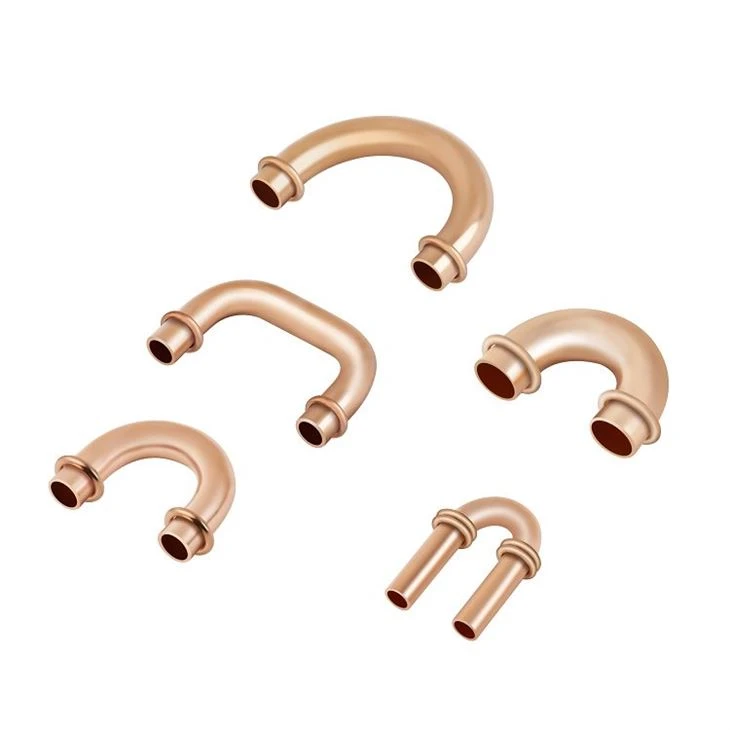

공급자로서180도 구리 U 리턴 벤드,구리 U 리턴 벤드, 그리고HVAC 구리 압축 피팅, 우리는 고품질 제품과 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다. 구리 파이프 벤딩 프로젝트에 대해 질문이 있거나 도움이 필요하면 주저하지 말고 저희에게 연락하십시오. 귀하의 요구 사항에 적합한 제품과 솔루션을 찾을 수 있도록 기꺼이 도와드리겠습니다.
참고자료
- ASME B31.1: 전원 배관
- ASTM B88: 이음매 없는 구리 수관의 표준 사양
- 휠러, G. (2018). 배관 및 파이프 피팅. 센게이지 학습.
